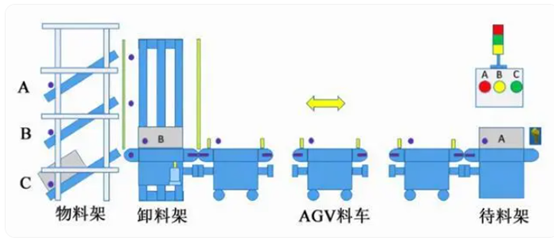

該智能化場景為AGV智能倉庫物流解決方案，由AGV料車,、待料架 ,、物料架、卸料架和MES 系統組成等單元組成,，場景下圖所示,。通過MES將庫房端與物料需求端連接起來，實現庫房與物料需求端物料輸送的自動對接,。

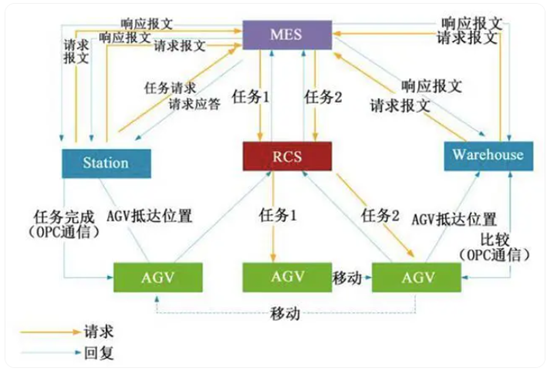

MES和倉儲工作站/工位接駁站的數據互聯
當貨架缺料時,，貨架設備向 MES 系統發出缺料請求信息，報文中包括缺料的型號,。MES系統通過隊列將RCS創建任務所需的信息傳遞給RCS系統,。當RCS創建AGV小車任務成功，將命令下達給AGV小車,，AGV根據規劃好的路徑向倉庫移動,。到達指定地點后，AGV通過透?jìng)魅蝿?wù)將信息傳達給倉庫PLC,。倉庫工作站通過向MES系統發送信息,，確認送達的物料型號準確，并通過報文向MES系統傳達任務已完成的信息,。

在 MES 系統的工作系統層面,，當卸料架發出缺料信息后，將指令發給AGV管理系統RCS,，主要內容有目的地+身份ID ,、物料類型 、物料數量等,；AGV管理系統接受好任務后將狀態反饋給 MES,，并駛向待料架 PLC1；AGV到達待料架PLC1,，AGV將到位和準備信號告知待料架PLC1,，同時將身份ID + 物料類型 、物料數量傳至待料架PLC1,。

AGV收到待料架PLC1反饋的準備信號之后開始接收物料架,，待判斷接收好物料框并同時收到待料架PLC1的完成信號后，載著物料框開始駛向卸料架 PLC2,；AGV 到達卸料架PLC2,，將到位和準備信號告知卸料架 PLC2，收到卸料架PLC2 反饋的準備信號之后開始輸送物料框,，待收到卸料架PLC2收料的完成信號后,，回到充電樁或進行下一個工作周期。AGV 與線邊 PLC1&2 的數據交換,，數據通訊采用 OPC 客戶端與服務端的方式,，如下圖所示。
